A projekt tartalmának bemutatása

Cégünk sikerrel pályázott a GINOP-1.2.9-20-2021 kiírás keretében műszaki tervezési, tesztelési és speciális akkumulátoros fejlesztési kapacitásainak bővítésére. A pályázatnak köszönhetően meglévő szoftveres eszközparkunkat bővíthettük további egy Altium Designer elektronikai tervezőszoftver licensszel, valamint egy SOLIDWORKS 3D CAD gépészeti tervezőszoftverrel.

Második Altium Designer felhasználói fiókunk beszerzését indokolta, hogy 2019 óta a cég túllépte azt a méretet, amit a jelenleg használt nyáktervezőszoftver-ülőhely még megfelelően ki tudott szolgálni.

A gépészeti tervező szoftver segítségével képesek vagyunk komplexebb tervezési feladatokat elvállalni, illetve a korábban kényszerűségből kiszerződött gépészeti tervezői feladatokat önállóan ellátni.

Szintén a pályázat keretében tudtunk beszerezni olyan nagyteljesítményű professzionális laboratóriumi eszközöket (oszcilloszkóp, vezérelhető laboratóriumi tápegységek, vezérelhető laboratóriumi terhelések), melyek segítségével a korábbiaknál nagyságrendekkel pontosabb és komplexebb méréseket végezhetünk. Az eszközparkra vonatkozó fejlesztést az indokolta, hogy meglévő berendezéseink csak korlátolt méretű (kapacitású, feszültségű) akkumulátorok és elektronikák fejlesztésére volt alkalmas. A problémát a komplex beruházás oldotta fel, így felelősen el tudunk vállalni olyan nagyobb kapacitású akkumulátoros és elektronikai projekteket is, melyekben korábban nem volt módunk részt venni. Az alábbiakban részletesebben is bemutatjuk a beszerzett eszközeinket.

Szoftverek

Altium Designer

Az Altium Designer az egyik legprofesszionálisabb, illetve a legelterjedtebben használt elektronikai tervezőszoftver.

Egy egységes elektronikai tervezői környezet, mely az összes szükséges elektronikai tervező eszközt egy szoftverben egyesíti. Magába foglalja a kapcsolási rajz szerkesztőt, NYÁK (nyomtatott áramkör) tervezőt, jelintegritás analízist, FPGA fejlesztő modult, ECAD/MCAD integrációt, könyvtár- és adatkezelést, valamint a gyártási adatok kezelését. A fejlesztői munka hatékonyságát jelentősen növeli önmagában az a tény is, hogy az összes funkció egy programon belül futtatható. Mindezek mellett manapság már piaci elvárás, hogy a megrendelők számára egységes módon szolgáltassuk a gyártási fájlokat, kapcsolási rajzot, alkatrész jegyzéket.

Megfelelő beállítással elérhető a program több lapot támogató kapcsolási rajz elkészítési funkciója. Ennek a funkciónak egyik nagy előnye, hogy átláthatóbbá teszi kapcsolási rajzainkat, másik hatalmas előnye pedig, hogy jelentősen megkönnyíti több mérnök közös munkáját. Cégünk az utóbbi években egyre több olyan összetett projekten dolgozott, melyek megkövetelték egyszerre több mérnök közös munkáját, mely munkát az Altium Designer program támogatta. Most, hogy már egyszerre 2 licensszel rendelkezünk, lehetővé vált, hogy valós időben is egyszerre több mérnökünk tudjon ugyanazon projekten dolgozni, ezzel is növelve a hatékonyságot és csökkentve a fejlesztés időtartamát.

SOLIDWORKS

A SOLIDWORKS gépészeti tervezést automatizáló szoftver, egy integrált 3D fejlesztő környezet, amely segíti a gyorsabb és hatékonyabb gépészeti tervezést. Kiemelendő tény, hogy a SOLIDWORKS és Altium Designer-t fejlesztő cégek együttműködésének köszönhetően ezek a szoftverek nagymértékű együttműködésre képesek, így a szoftverek által erősen támogatva valósítható meg az elektronikai és gépészeti tervezés integrált módon.

A SOLIDWORKS előnye a komponens alapú tervezés, mely azt jelenti, hogy ha egy tervben bármely alkatrészt módosítja a felhasználó, akkor a módosítás minden kapcsolódó tervben megjelenik, kiküszöbölve ezzel számos hibalehetőséget, illetve leegyszerűsítve a tervezést. A program képes bizonyos szimulációk lefuttatására is.

Tapasztalataink alapján cégünk számos partnere (megrendelők és beszállítók egyaránt) ezt a tervezőszoftvert használja, illetve ez a program kiválóan kiegészíti az Altium Designer elektronikai tervezőszoftvert, ezért kézenfekvő választás volt számunkra.

A SOLIDWORKS rendszerünkbe integrálásával cégünk képes önállóan megtervezni az általunk fejlesztett elektronikák befogadására alkalmas eszközöket (például hűtőberendezéseket, védő dobozokat). A szimulációs funkció használatával együttesen így már korai fejlesztési fázisban tudjuk ellenőrizni az általunk tervezett eszközöket úgy, hogy a korai prototípusok gyártása elkerülhető, ezzel pénzt és időt megtakarítva.

Hardverek

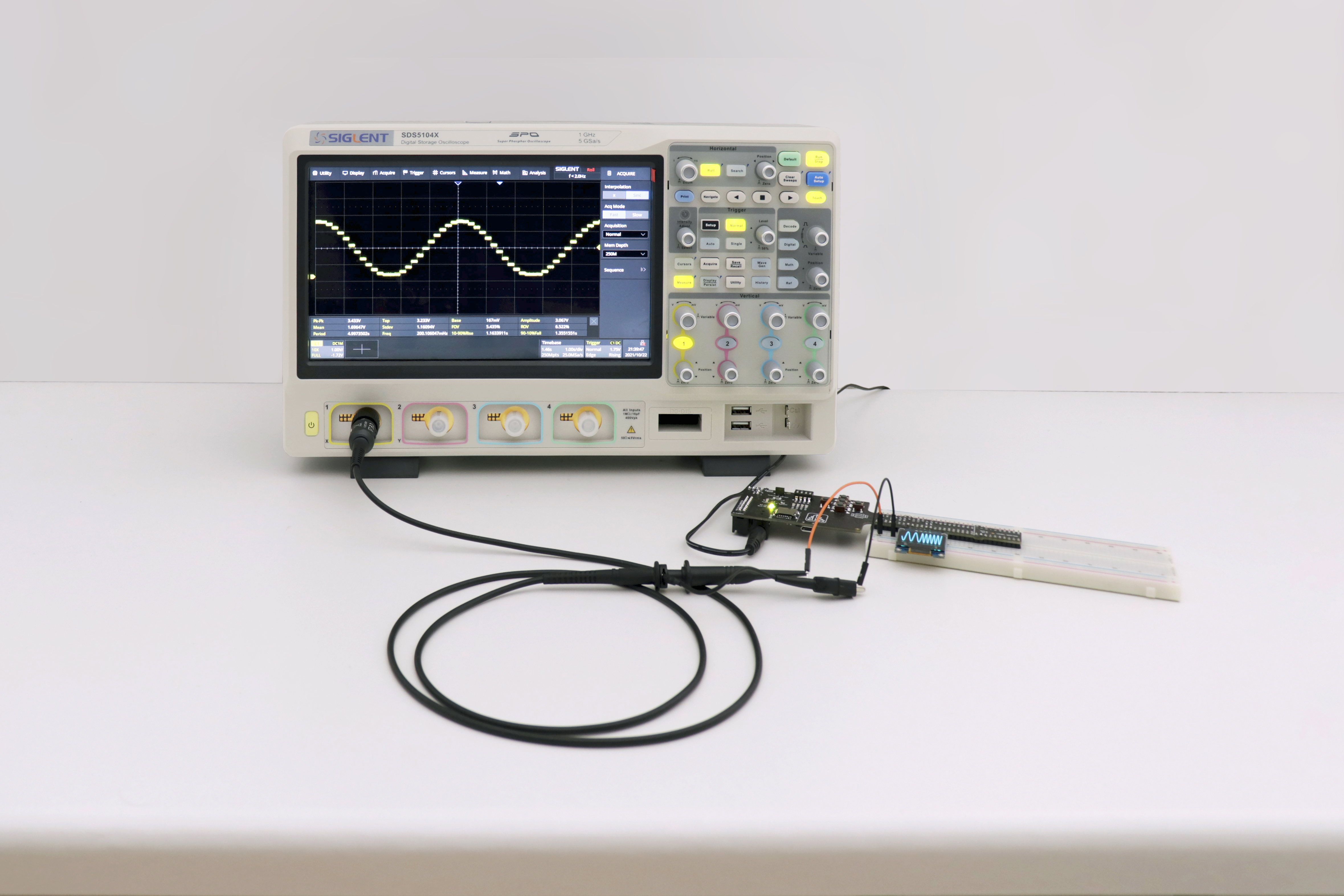

SDS5104X digitális oszcilloszkóp

SDS5104X digitális oszcilloszkóp

1 GHz sávszélességű, 4 csatornás műszer, képes digitális és analóg jelek mérésére. A cégünk által fejlesztett, nagy bonyolultságú elektronikák (például okos akkumulátorok, összetett vezérlőrendszerek) hibakereséséhez, illetve ellenőrző mérés végzéséhez szükséges eszköz. A kisebb teljesítményű, 2 csatornás oszcilloszkópok például nem alkalmasak az SPI kommunikációt használó eszközök bizonyos méréseihez, míg az 1 GHz sávszélesség lehetővé teszi a nagy sebességű jelek pontos mérését is (pl. ethernet). Az eszköz munkánk minőségét képes tovább javítani, illetve képes azt felgyorsítani.

EA-PS 9750-40 3U és EA-PS 9080-60 T programozható labortápegységek

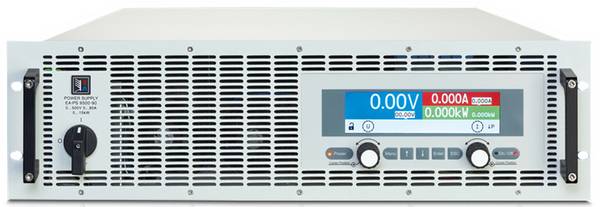

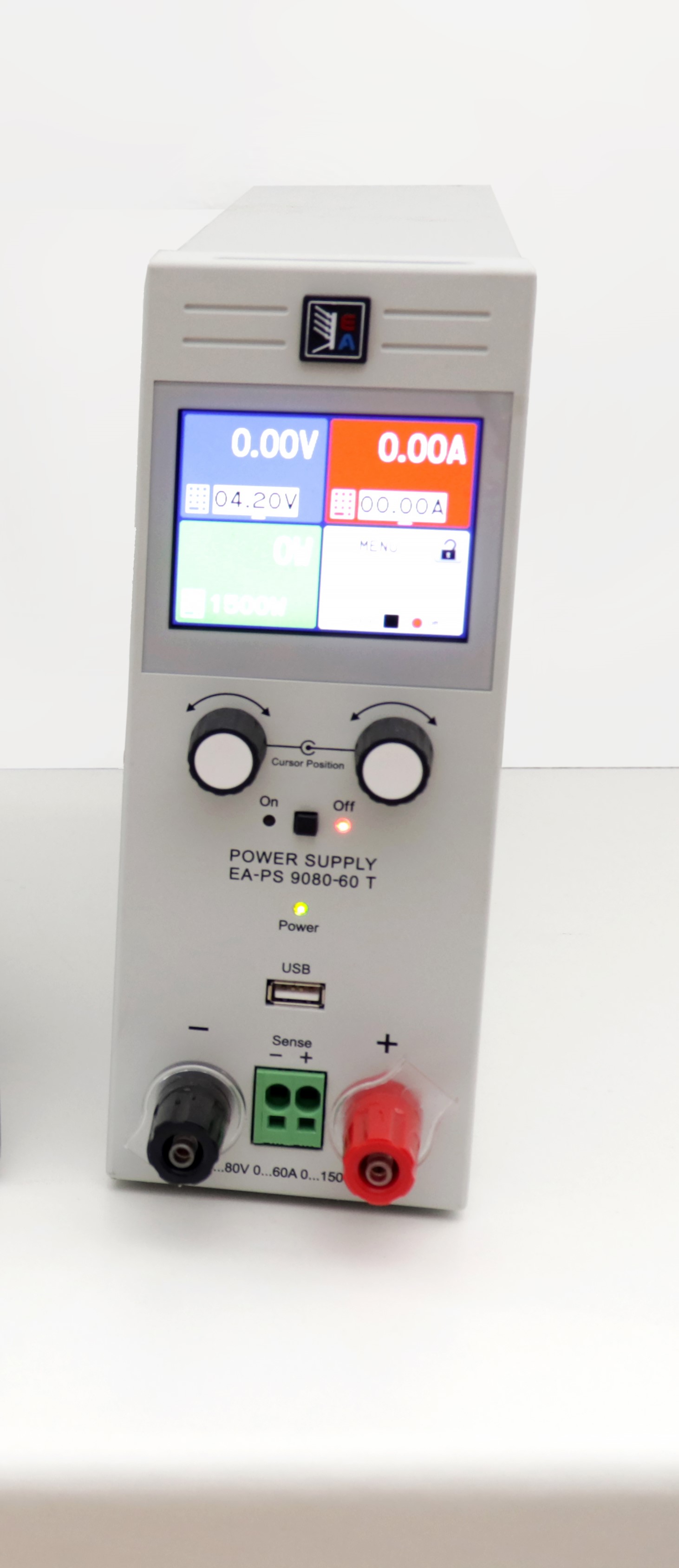

EA-PS 9750-40 3U és EA-PS 9080-60 T tápegységek

Kettő különböző elven felépített, különböző teljesítményű tápegység, melyek cégünknél képesek egymást jól kiegészíteni. Az EA-PS 9750-40 3U maximális 750V kimeneti feszültséggel, maximális 40A áramerősséggel, 10KW teljesítményplafonnal működik, míg ezek az értékek az EA-PS 9080-60 T esetében 80V, 60A, 1,5kW. Mindkét modell esetében nagy előny a programozhatóság, mely egyrészt a kezelést teszi egyszerűbbé és pontosabbá, másrészt az adatokat közvetlenül a számítógépre menti. Akkumulátorok, elektromos motorok, egyéb komolyabb fogyasztású elektronikák fejlesztéséhez, teszteléséhez szinte nélkülözhetetlen eszközök.

EA-EL 9080-510 B és EA-EL 3000 B EA elektromos terhelések

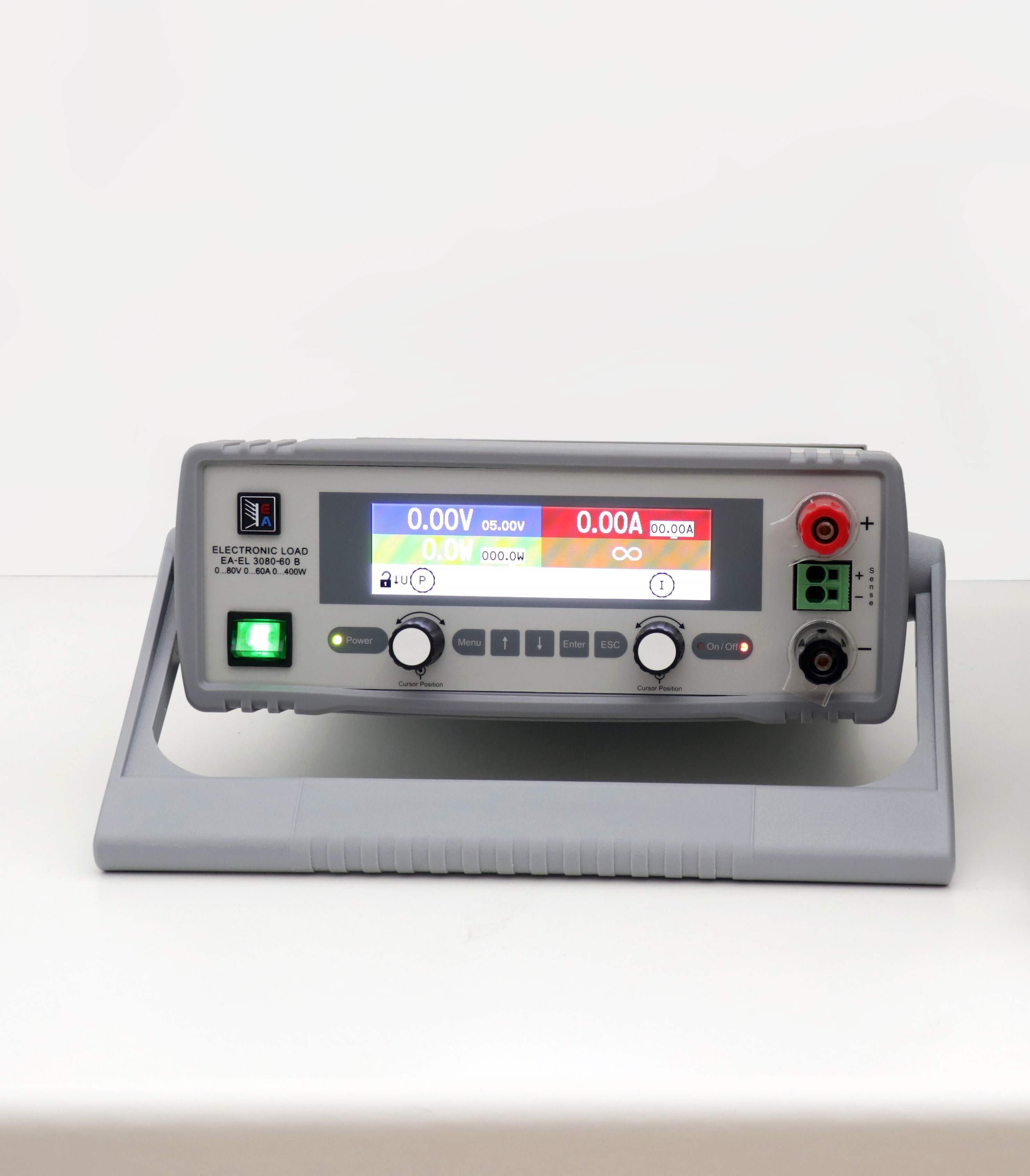

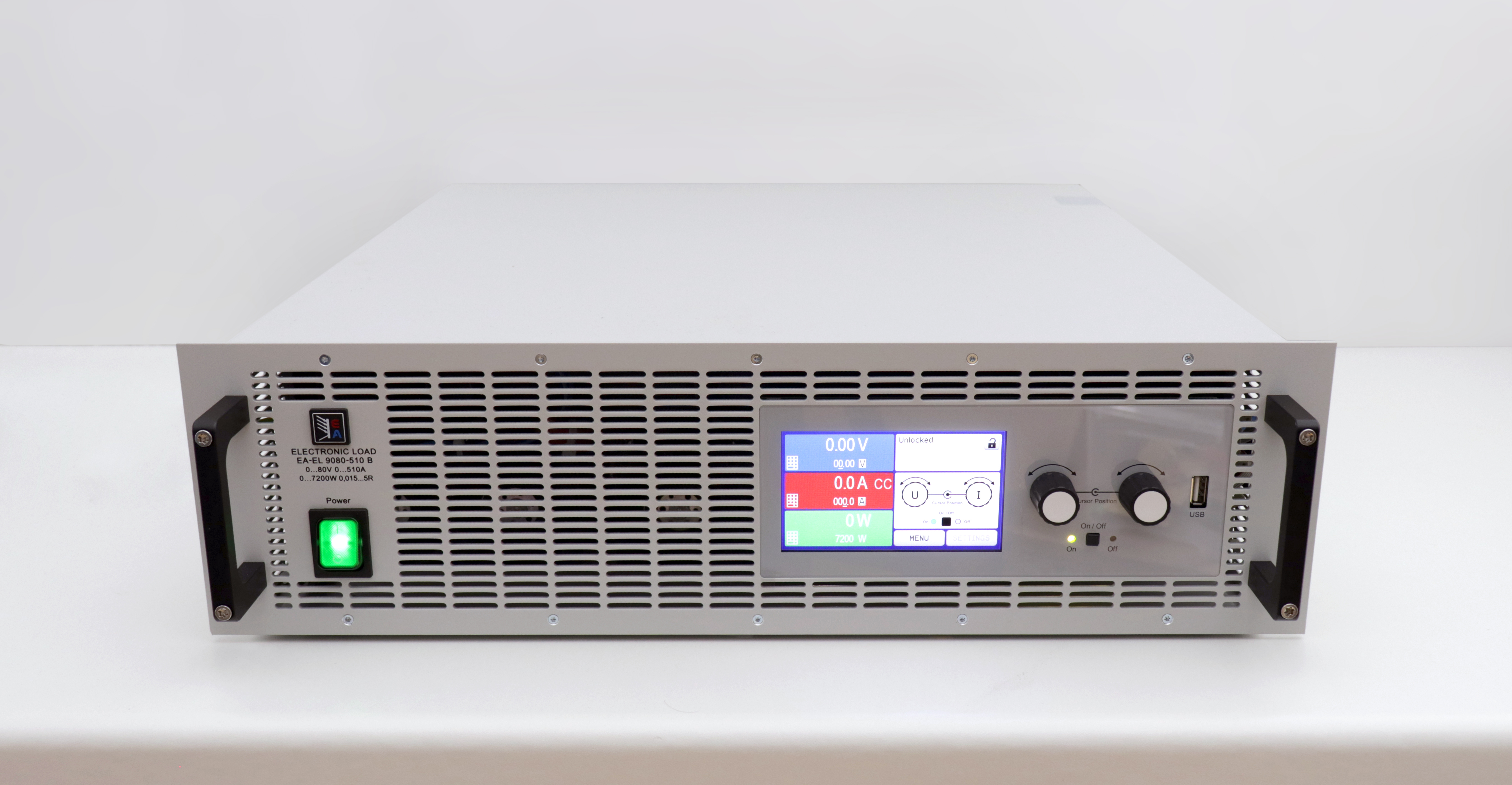

EA-EL 9080-510 B és EA-EL 3000 B EA terhelések

A kisebb teljesítményű EA-EL 3000 B EA modell 0 → 60 A, 0 → 80 V, 0 → 400 W, 0.12 → 40 Ω tartományokkal rendelkezik, míg a nagyobb teljesítményű EA-EL 9080-510 B terhelés azonos értékei a következőek: 0 → 510 A, 0 → 80 V, 0 → 7200 W, 0.01 → 5 Ω. Mindkét terhelés képes előre programozható módon, az előre beállított értékeknek megfelelő fogyasztást szimulálni biztonságos módon, kiszámítható körülmények között, nagy pontossággal és nem utolsó sorban emberi beavatkozás nélkül. Mivel a fent ismertetett tápegységekhez hasonlóan közvetlenül számítógépen keresztül lehet üzemeltetni az eszközöket, a használat közben keletkezett mérési adatokat is képes automatikusan a számítógépre rögzíteni, ily módon mind a töltési, mind a kisütési adatok egy helyen állhatnak rendelkezésre. Ez egyrészt nagyon pontos méréseket eredményez, másrészt rengeteg mérnöki munkaóra megtakarítást eredményez.

Zárszó

Mint fentebb bemutattuk, a tárgyi projekt egy átgondolt, teljes tervezési/fejlesztési ciklust lefedő fejlesztési beruházás. Az elektronikai és gépészeti tervezést, majd virtuális tesztelést követően, a beszerzett eszközpark segítségével képesek vagyunk a valós fogyasztási és töltési körülményeket előidézve tesztelni, illetve nagy pontossággal mérni nagy kapacitású (és teljesítményű) akkumulátorokat, illetve kapcsolódó elektronikákat, rendszereket.

Példa összeállítás akkumulátor cella ciklikus vizsgálatához
