Akkumulátor teszt szoftver (X_BTS)

Akkumulátor és akkumulátor cella tesztelő szoftver

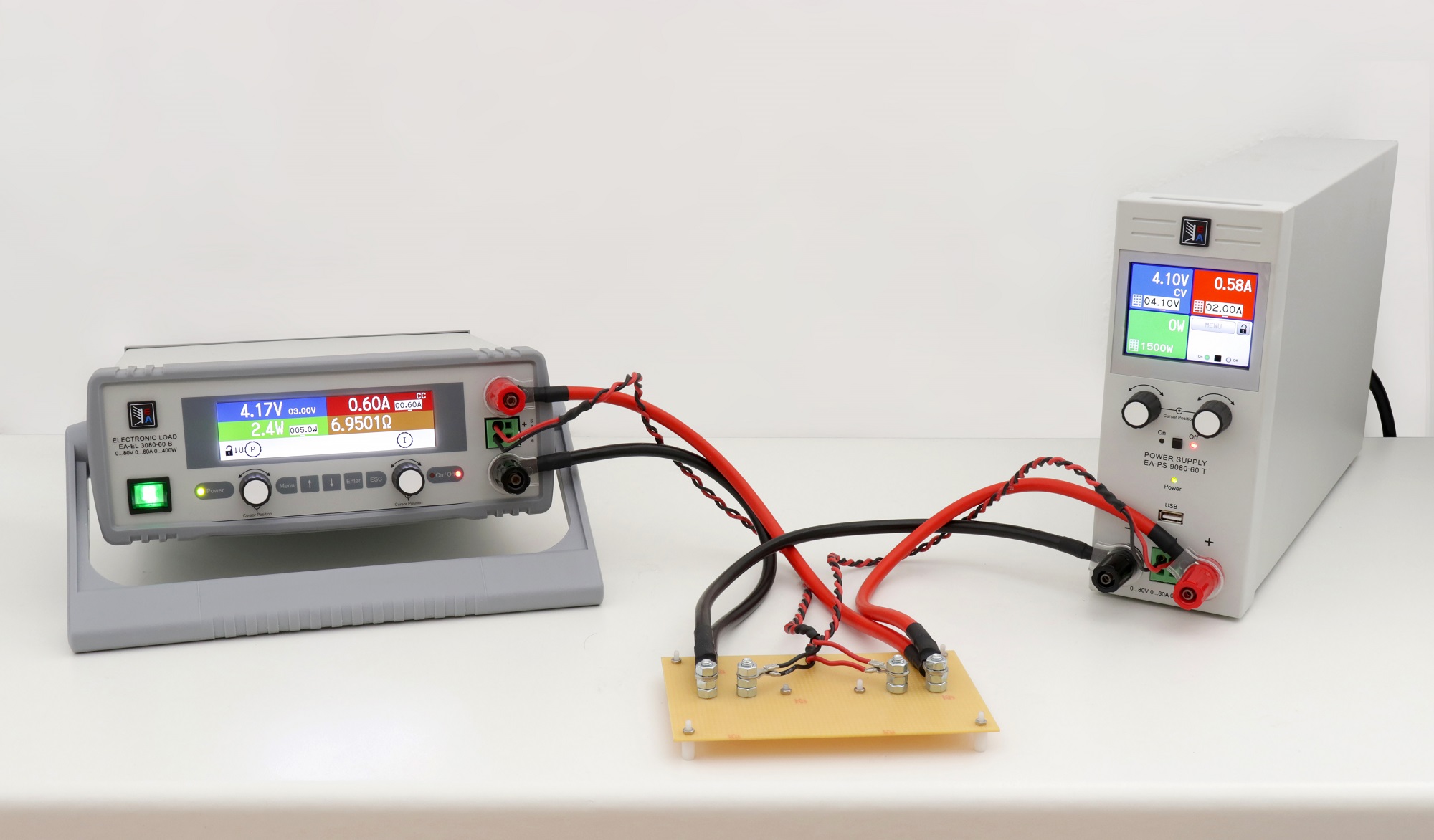

Cellamérés eszközei: terhelés, tápegység, tűzálló mérőszekrény, mérőszoftver

Rövid ismertető


Az X_BTS szoftver akkumulátorok különböző paramétereinek a mérését hivatott elvégezni laboratóriumi, kontrollált körülmények között, cella, modul, illetve teljes akkumulátorpakk szinten.

A mérési elrendezés szerves részét képezik vezérelhető laboratóriumi berendezések:

  • Tápegység
  • Terhelés
  • Akár egy bidirekcionális hálózati inverter
  • Hőmérő
  • BMS (Battery Monitoring System)

A BMS végzi a cellafeszültségek és hőmérsékletek megfigyelését, ezáltal biztonságosabban és pontosabban végezhetőek el a különböző mérések. Emellett a BMS hivatott a cellánkénti töltöttség kiegyenlítését elvégezni.

A szoftver skálázható, képes kezelni több rákapcsolt tápegységet vagy terhelést.

A szoftver által elvégezhető mérések:

  • RDC mérés (DC belső ellenállás mérése) - teljes akkumulátorcsomagra és cellánként külön-külön
    • RDCCH (RDC charge – töltési belső ellenállás mérés)
    • RDCDC (RDC discharge – merítési belső ellenállás mérés)
  • Valós kapacitás mérés
  • Teljes életciklus tesztelés
  • Kiegyenlítéshez szükséges cellánkénti energiamennyiségek mérése

A szoftver egy egyszerű kezelőfelületen kínál lehetőséget a laboratóriumi berendezések csatlakoztatására, mérési paraméterek beállítására és az akkumulátorra jellemző paraméterek megadására.

A mérés nyomon követhető egy grafikus felületen, ami megjeleníti a mintadarab feszültségét, áramát és az abba töltött vagy abból kivett energiát valós időben. Ehhez társul még továbbá a mért RDC értékek, a mintadarab, illetve a környezet hőmérsékletének megjelentése, valamint a cella feszültségek és hőmérsékletek.

A szoftver többfajta módon tájékoztatja a felhasználót a mért adatokról. Egyrészt a mérési adatok egyszerű kimentését, illetve naplózását biztosítja a szoftver, másrészt e-mail küldési funkcióval is szolgál.

A szoftver letárolja a teljes méréseket, melyek később is újra betölthetőek megtekintés és további elemzés céljából.

A szoftver nem egy adott típusú akkumulátorhoz, hanem általánosan, tetszőleges kémiájú és felépítésű akkumulátor vizsgálatára készült, tehát a szoftver széleskörűen felhasználható.
